NVIDIA NV5：第一款Ultra显卡

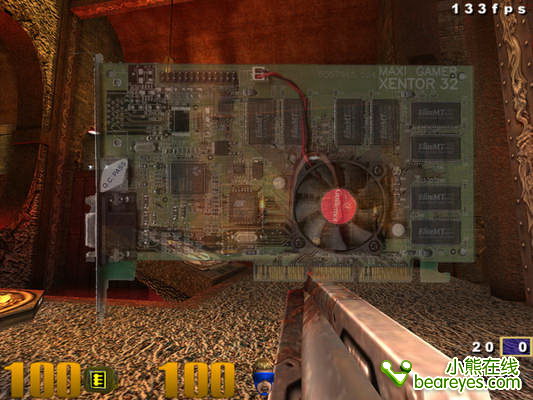

Riva TNT2是NVIDIA研发，建基于NV5，于1999年4月，在当年德国CeBIT展覧正式发表。与Voodoo 3相比，它并不是一块游戏卡，只是专为DirectX与OpenGL编程设计。由于完整支持OpenGL，所以能进行3D MAX动画制作。
NV5采用0.25微米制程来制造，频率提高到125MHz。TNT2比上代TNT引擎有长足进步，使用了第二代单周期多重贴图运算，硬体设计乎合DirectX 7.0的需要。其后，一些TNT2 Ultra更采用0.22微米制程，频率进一步提升，亦完全击败Voodoo 3。
TNT2规格
采用0.25微米制程
核心频率:150MHz/183MHz
显存频率:125MHz/150MHz
拥有32MB显存
RamDac频率:300MHz
支持最高分辨率:2056 * 1536
支持DirectX 7.0和OpenGL
形号列表
TNT2 一些产品能超频至与Ultra版本相同频率，是比较畅销的产品
TNT2 Vanta - 采用NV6核心，中端简化版本
TNT2 Vanta LT - 针对OEM市场，对手是ATI的Rage 128
TNT2 M64 - 采用NV6核心，低端经济版本，显示内存带宽只有64bit，对手是S3的Savage 4 Pro
TNT2 Pro - 采用NV6核心，0.22微米制程
TNT2 Ultra - 最高端产品，售价昂贵
以上形号显示核心的特性上是完全一样的，只是核心频率和内存频率及内存位宽上有差别
| NVIDIA NV5 |
Riva TNT2 |
TNT2 Ultra |
| Date released |
Mar-99 |
Mar-99 |
| Card interface |
PCI/AGP 4x |
PCI/AGP 4x |
| Fillrate |
250 Mtexels/s |
300 Mtexels/s |
| Fillrate |
250 Mpixels/s |
300 Mpixels/s |
| Rendering pipelines |
2 |
2 |
| Texture unit |
2 |
2 |
| Chip clock frequency |
125 MHz |
150 MHz |
| Fabrication process |
0.25 μ |
0.25 μ |
| Number of transistors |
15 million |
15 million |
| DirectX version |
6 |
6 |
| Memory Type |
SDRAM |
SDRAM |
| Memory |
32 MB |
32 MB |
| Memory clock frequency |
150 MHz |
183 MHz |
| Memory bus |
128 bits |
128 bits |
| Maximum bandwidth |
2.4 GB/s |
2.9 GB/s |
| Video out |
1 x VGA |
1 x VGA |
| RAMDAC |
300 MHz |
300 MHz |
(责任编辑：admin) |
