分类 路由器的端口主要可以分为局域网端口，广域网端口，控制端口三大类。 下面就对三类接口分别进行介绍。 局域网接口局域网接口主要是用于路由器与局域网进行连接，因局域网类型也是多种多样的，所以这也就决定了路由器的局域网接口类型也可能是多样的。不同的网络有不同的接口类型，常见的以太网接口主要有AUI、BNC和RJ-45接口，还有FDDI、ATM、光纤接口，这些网络都有相应的网络接口，下面是主要的几种局域网接口。

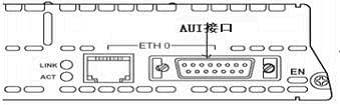

AUI端口是用来与粗同轴电缆连接的接口，它是一种"D"型15针接口，这在令牌环网或总线型网络中是一种比较常见的端口之一。路由器可通过粗同轴电缆收发器实现与10Base-5网络的连接，但更多的是借助于外接的收发转发器（AUI-to-RJ-45），实现与10Base-T以太网络的连接。当然也可借助于其他类型的收发转发器实现与细同轴电缆（10Base-2）或光缆（10Base-F）的连接。这里所讲的路由器AUI接口主要是用粗同轴电缆作为传输介质的网络进行连接用的，AUI接口示意图如图所示。

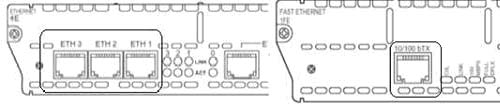

RJ-45端口 RJ-45端口是我们最常见的端口了，它是我们常见的双绞线以太网端口，因为在快速以太网中也主要采用双绞线作为传输介质，所以根据端口的通信速率不同RJ-45端口又可分为10Base-T网RJ-45端口和100Base-TX网RJ-45端口两类。其中10Base-T网的RJ-45 端口在路由器中通常是标识为“ETH”，而100Base-TX 网的RJ-45端口则通常标识为“10/100bTX”，这主要是现在快速以太网路由器产品多数还是采用10/100Mbps带宽自适应的。如图左图所示为10Base-T 网RJ-45端口，而右图所示的为10/100Base-TX网RJ-45端口。其实这两种RJ-45端口仅就端口本身而言是完全一样的，但端口中对应的网络电路结构是不同的，所以也不能随便接。

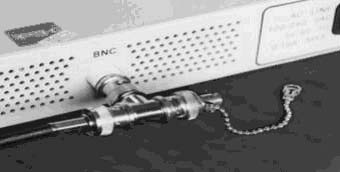

BNC端口 BNC（基本网络卡）接口是10Base2的接头，即同轴细缆接头。可以隔绝视频输入信号，使信号相互间干扰减少，且信号带宽要比普通15针的D型接口大，可达到更佳的信号响应效果。这种接口的网卡对应用于用细同轴电缆为传输介质的以太网或令牌网中，目前这种接口类型的网卡较少见，主要因为用细同轴电缆作为传输介质的网络就比较少。现在多用于安防行业监视器传输视频信号。 BNC，全称是Bayonet Nut Connector（刺刀螺母连接器，这个名称形象地描述了这种接头外形），又称为British Naval Connector（英国海军连接器，可能是英国海军最早使用这种接头）或Bayonet Neill Conselman（Neill Conselman刺刀，这种接头是一个名叫Neill Conselman的人发明的）。

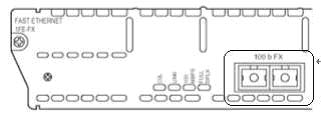

光纤端口（SC端口） SC端口也就是我们常说的光纤端口，它是用于与光纤的连接，一般来说这种光纤端口是不太可能直接用光纤连接至工作站，一般是通过光纤连接到快速以太网或千兆以太网等具有光纤端口的交换机。这种端口一般在高档路由器才具有，都以"100b FX"标注，如图所示。
