控制端口

    由于路由器本身不带有输入和终端显示设备，但它需要进行必要的配置后才能正常使用，所以一般的路由器都带有一个控制端口"Console"，用来与计算机或终端设备进行连接，通过特定的软件来进行路由器的配置。所有路由器都安装了控制台端口，使用户或管理员能够利用终端与路由器进行通信，完成路由器配置。该端口提供了一个EIA/TIA-232异步串行接口，用于在本地对路由器进行配置（首次配置必须通过控制台端口进行）。

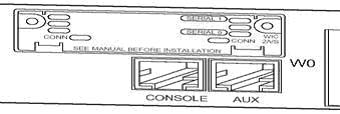

    Console端口使用配置专用连线直接连接至计算机串口，利用终端仿真程序（如Windows下的"超级终端"）进行路由器本地配置。路由器的Console端口多为RJ-45端口。如下图就包含了一个Console配置端口。

    除了本地对路由器进行配置的 "Console"端口外，另一种是远程配置时采用的"AUX"端口（上图右AUX字样），当需要通过远程访问的方式实现对路由器的配置时，就需要采用AUX端口进行了。AUX接口在外观上其实与上面所介绍的RJ-45结构一样，只是里面所对应的电路不同，实现的功能也不同而已。根据Modem所使用的端口情况不同，来确定通过AUX端口与Modem进行连接必须借助于RJ-45 to DB9或RJ-45 to DB25的收发器的选择。

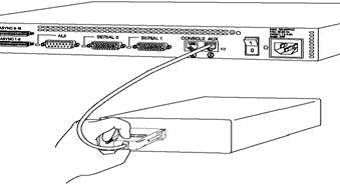

    路由器的AUX端口与Modem的连接方式如下图所示。
