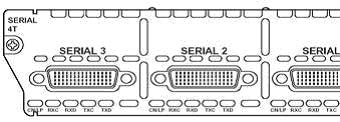

广域网接口我们知道，路由器不仅能实现局域网之间连接，更重要的应用还是在于局域网与广域网、广域网与广域网之间的相互连接。路由器与广域网连接的接口称之为广域网接口（WAN接口）。路由器中常见的广域网接口有以下几种。 （1）RJ-45端口 （参考上文） 在路由器的广域网连接中，应用最多的端口还要算"高速同步串口"（SERIAL）了，这种端口主要是用于连接目前应用非常广泛的DDN、帧中继（Frame Relay）、X.25、PSTN（模拟电话线路）等网络连接模式。在企业网之间有时也通过DDN或X.25等广域网连接技术进行专线连接。这种同步端口一般要求速率非常高，因为一般来说通过这种端口所连接的网络的两端都要求实时同步。如图所示为高速同步串口。

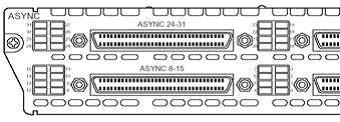

异步串口（ASYNC）主要是应用于Modem或Modem池的连接，用于实现远程计算机通过公用电话网拨入网络。这种异步端口相对于上面介绍的同步端口来说在速率上要求宽松许多，因为它并不要求网络的两端保持实时同步，只要求能连续即可。所以我们在上网时所看到的并不一定就是网站上实时的内容，但这并不重要，因为毕竟这种延时是非常小的，重要的是在浏览网页时能够保持网页正常的下载。如图所示为异步串口。

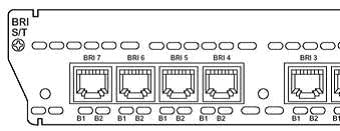

ISDN BRI端口用于ISDN线路通过路由器实现与Internet或其他远程网络的连接，用于目前的大多数双绞线铜线电话线。ISDN BRI的三个通道总带宽为144 kbps。其中两个通道称为B（荷载Bearer）通道，速率为64 kbps，用于承载声音、影像和数据通信。第三个通道是D（数据）通道，是16 kbps信号通道，用于告诉公用交换电话网如何处理每个B通道。ISDN有两种速率连接端口，一种是ISDN BRI（基本速率接口），另一种是ISDN PRI（基群速率接口），基于T1（23B+D）或者E1（30B+D），总速率分别为1.544Mbps或2.048Mbps。ISDN BRI端口是采用RJ-45标准，与ISDN NT1的连接使用RJ-45-to-RJ-45直通线。如图所示为ISDN BRI端口。
