三、理论进阶

    要想进一步知道为什么要使用调整后的线序，想知道为什么同种设备用交叉线、不相设备间用平行等等这种问题就必须先了解网卡接口的电气定义　TX

    1、网线内的哪几根铜线被网卡接口使用？

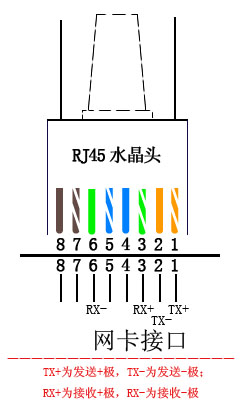

    当一根网线接到网卡上时，其实网卡并没有用到网线内的所有4对绕对（8根），它只用了2对绕对。即1和2，3和6四根线。有人会问：为什么不是用到1和2，3和4或是1和2，5和6呢？让我们来看下面这个图：

    TX+ TX- RX+ RX-

    白橙、橙；白蓝、蓝；白绿、绿；白棕、棕a@m

    | | | | | | | |

    | | | | | | | |

    | | | | | | | |

    —— —— —— ——

    绕对1 绕对2 绕对3 绕对44Vg

    首先，为了好记，我们将网线按照：白橙、橙；白蓝、蓝；白绿、绿；白棕、棕 的顺序排列。从上面的图可以知道，网卡只用到了第1、2、3、6线序。为了让3和6处于网线的同一绕对（为什么要用同一绕对前面已经提过），所以我们只有把水晶头处网线的3和5号线对调，这样其实在网线的内部就用到了5和6绕对。

    2，为什么要用到交叉线

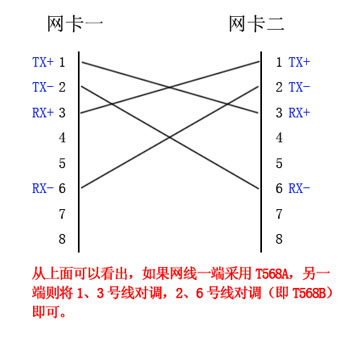

    这个问题还是要回到网卡接口的电气定义上去，即：

    TX+ —— RX+

    TX- —— RX-

    RX+ —— TX+

    RX- —— TX-

    TX+-为发送，RX+-为接收

    如果一下还没弄明白的话我们再看看前面所讲的二种国际标准线序-

    123　45678ML0/b

    T568A的线序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕wc=Z

    T568B的线序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕4>j5.

    看看T568A和T568B之间的关系是不是只是将其1、3号线对调，2、6号线对调？

    这就是为什么要定义T568A和T568B二种标准的原因之一

    3，交换各种端口间连接应该如何选择线？

    其实，交换机的UP-LINK口就是厂商在生产交换机的时候就特别设计了一个已经跳好交叉接法的专用端口，而使得这个专用的端口可以用平行线和其它交换机的普通端口相连。除此之外，一般来说交换机上的UP-LINK口的带宽要比普通端口大。

    以下列出各种设备连接时所要用的是交叉线？还是平行线~？（如果遇到交叉和平行线都可以联通的情况时，不要意外，现在很多高档一些的交换机都可以自动转换线序）

    设备          设备            线型

    计算机——计算机 交叉线

    计算机——交换机 平行线

    计算机——UP-LINK口 交叉线

    交换机——交换机 交叉线

    交换机——UP-LINK口 平行线

    UP-LINK口——UP-LINK口 交叉线
