1、双绞线：作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。

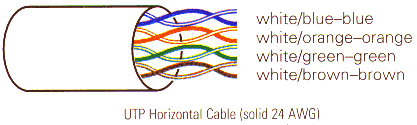

    图为超五类双绞线，由四对相互缠绕的线对构成，共八根线。

    2、为什么要把二根线双绞？

    因为这种相互缠绕改变了电缆原有的电子特性。这样不但可以减少自身的串扰，也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。

    3、双绞线分类：

    1）双绞线按其绞线对数可分为：2对，4对，25对。（如2对的用于电话，4对的用于网络传输，25对的用于电信通讯大对数线缆）

    2）按是否有屏蔽层可分为：屏蔽双绞线（STP）与非屏蔽双绞线（UTP）两大类。

    3）按频率和信噪比可分为：3类，4类，5类和超5类。现在很多地方已经用上了六类线甚至七类线。用在计算机网络通信方面至少是3类以上。以下列出各类线说明：

    一类：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不用于数据传输。

    二类：传输频率为1MHz，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4Mbps规范令牌传递协议的旧的令牌网。。I"

    三类：指目前在ANSI和EIA/TIA568标准中指定的电缆。该电缆的传输频率为16MHz，用于语音传输及最高传输速率为10Mbps的数据传输，主要用于10base-T

    四类：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和10base-T/100base-T.

    五类：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输频率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100base-T和10base-T网络，这是最常用的以太网电缆。

    4、双绞线的性能指标对于双绞线，用户最关心的是表征其性能的几个指标。这些指标包括衰减、近端串扰、阻抗特性、分布电容、直流电阻等。

    （1）衰减。60

    衰减（Attenuation）是沿链路的信号损失度量。衰减与线缆的长度有关系，随着长度的增加，信号衰减也随之增加。衰减用"db"作单位，表示源传送端信号到接收端信号强度的比率。由于衰减随频率而变化，因此，应测量在应用范围内的全部频率上的衰减。

    （2）近端串扰+：

    串扰分近端串扰和远端串扰（FEXT），测试仪主要是测量NEXT，由于存在线路损耗，因此FEXT的量值的影响较小。近端串扰（NEXT）损耗是测量一条UTP链路中从一对线到另一对线的信号耦合。对于UTP链路，NEXT是一个关键的性能指标，也是最难精确测量的一个指标。随着信号频率的增加，其测量难度将加大。
