二、超五类非屏蔽双绞线

    我们今天在计算机通信网络中所用到的基本上都是“超五类非屏蔽双绞线缆”。线缆的二头分别按一定的线序压在RJ45水晶头内，这也就是通常大家说的“网线”。

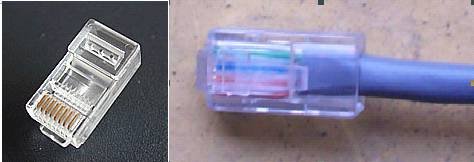

    图为RJ45水晶头

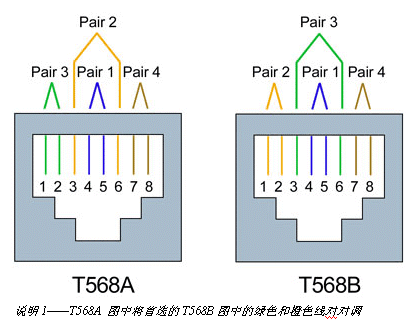

    1、什么是T568A标准和T568B标准？

    这是超五类双绞线为达到性能指标和统一接线规范而制定的二种国际标准线序。

    （可以试想：在制作RJ45水晶头时，如果没有这个标准，那么当一根由别人制作的网线的一端水晶头出现问题时，你还得去看看另一端的线序再回来做这端的RJ45水晶头，这是件多么麻烦的事。而且很有可能由于没有使用正确的绕对而造成串扰。）

    123　45678

    T568A的线序为：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕

    T568B的线序为：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

    2、平行线与交叉线（反接线）

    1）先看看这二种线是如何制作的：

    平行线 二端都使用相同的接线标准。在通常情况下，业界都使用T568B标准！切记！！！

    交叉线 一端使用T568A线序，另一端则使用T568B线序。

    2）何时使用平行线，何时使用交叉线？

    平行线的做用是将不同设备连接在一起：如计算机至交换机 交叉线的做用是将同种设备连接在一起：如计算机至计算机，交换机至交换机。

    为了让交换机与交换机之间也能用平行线连接，很多交换机上有一个UP-LINK的专用口，当你将一台交换机的UPLINK口接到另一个交换机的普通端口时，可以用平行线但上面的说法只是一般情况，现在有很多高档一点交换机的端口对线序都是自适应的，很少用到交叉线。

    3、传输距离与速度:

    超五类双绞线的最大传输距离为105米，平均传输速度为100M（最大峰值155M）。前提是双绞线的各项性能指标都要达到超五类双绞线的标准。

    1）先看看这二种线是如何制作的：

    平行线 二端都使用相同的接线标准。在通常情况下，业界都使用T568B标准。

    交叉线 一端使用T568A线序，另一端则使用T568B线序。

    2）何时使用平行线，何时使用交叉线？

    平行线的做用是将不同设备连接在一起：如计算机至交换机 交叉线的做用是将同种设备连接在一起：如计算机至计算机，交换机至交换机。

    为了让交换机与交换机之间也能用平行线连接，很多交换机上有一个UP-LINK的专用口，当你将一台交换机的UPLINK口接到另一个交换机的普通端口时，可以用平行线但上面的说法只是一般情况，现在有很多高档一点交换机的端口对线序都是自适应的，很少用到交叉线。
