不知道上节的床大家是否已经绘制成功了呢？绘制完要告诉制作人这个床每个地方的尺寸，现在我们详细讲讲标注的设置和组成。

    尺寸标注的规则

　　在 AutoCAD 2004 中，对绘制的图形进行尺寸标注时应遵循以下规则：

　　物体的真实大小应以图样上所标注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

　　图样中的尺寸以毫米为单位时，不需要标注计量单位的代号或名称。如采用其他单位，则必须注明相应计量单位的代号或名称，如度、厘米及米等。

　　如有特殊需注明的地方可以加引线加以说明。

　　一般物体的每一尺寸只标注一次，无论怎么标注，最后应以最清晰的标注表现在图纸上。

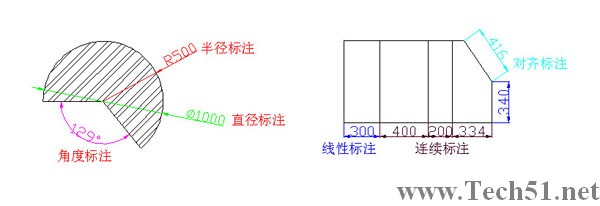

具体标注类型大致为下图所示：



尺寸标注的组成

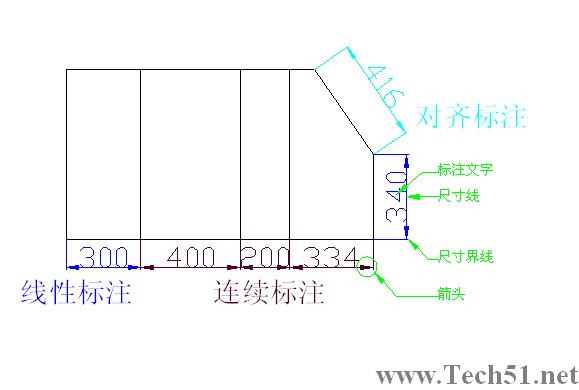

　　在工程绘图中，一个完整的尺寸标注应由标注文字、尺寸线、尺寸界线、尺寸线、引线等组成 。

创建尺寸标注的基本步骤

　　在 AutoCAD 中对图形进行尺寸标注的基本步骤如下：

　　(1) 选择  格式 菜单 -- 图层 命令，打开 “ 图层特性管理器 ” 对话框后，创建一个独立的图层，用于尺寸标注。

　　(2) 选择  格式 菜单 -- 文字样式  命令，打开 “ 文字样式 ” 对话框后，创建一种文字样式，用于标注中的文字样式。

　　(3) 选择  格式 菜单 -- 标注样式  命令，打开“ 标注样式管理器 ” 对话框设置标注样式（快捷键d）。

　　(4) 打开对象捕捉和标注等功能，增加标注的精确性，对图形中的元素进行标注。

　　创建标注样式

　　在 AutoCAD 中，使用 “ 标注样式 ” 可以控制标注的格式和外观，建立强制执行的绘图标准。

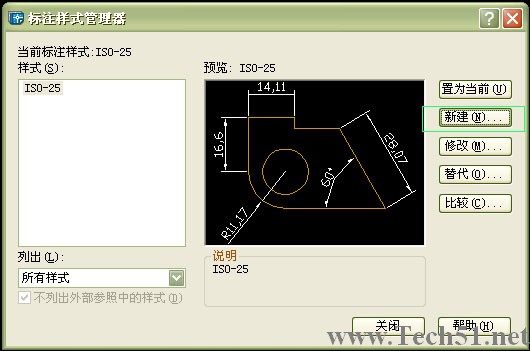

首先 选择  格式 菜单 -- 标注样式  命令，打开“ 标注样式管理器 ” 对话框设置标注样式（快捷键d）。如图

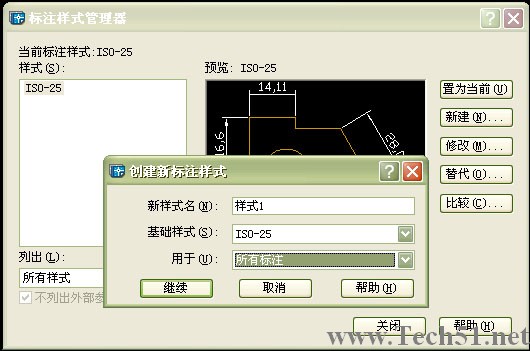

点击 “新建” 按钮，将会弹出对话框。输入自定义的样式名字，点击“继续”。
