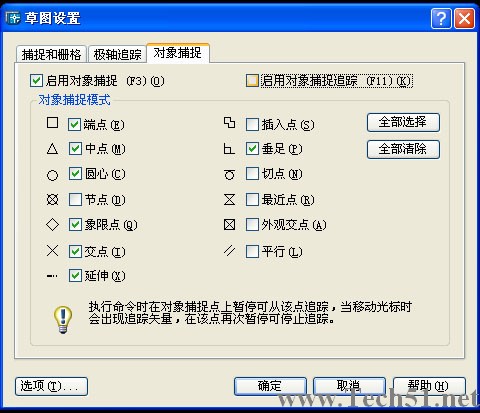

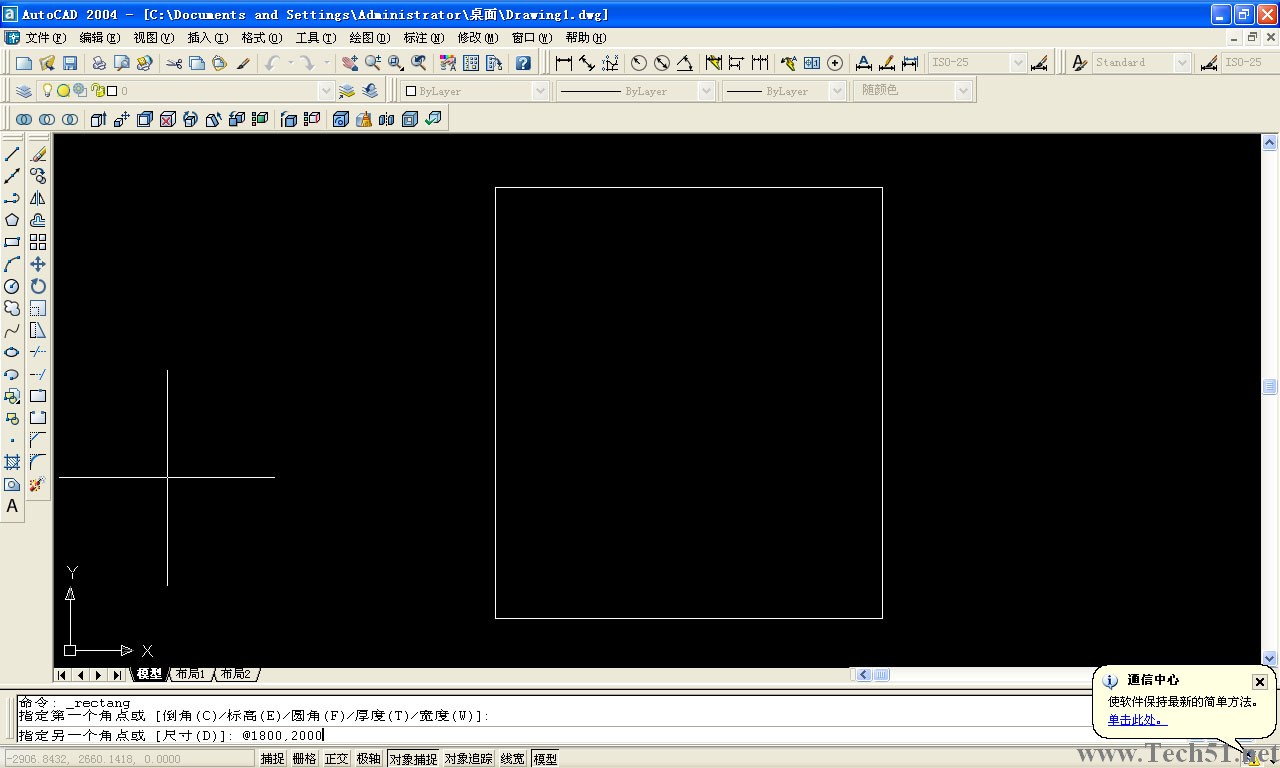

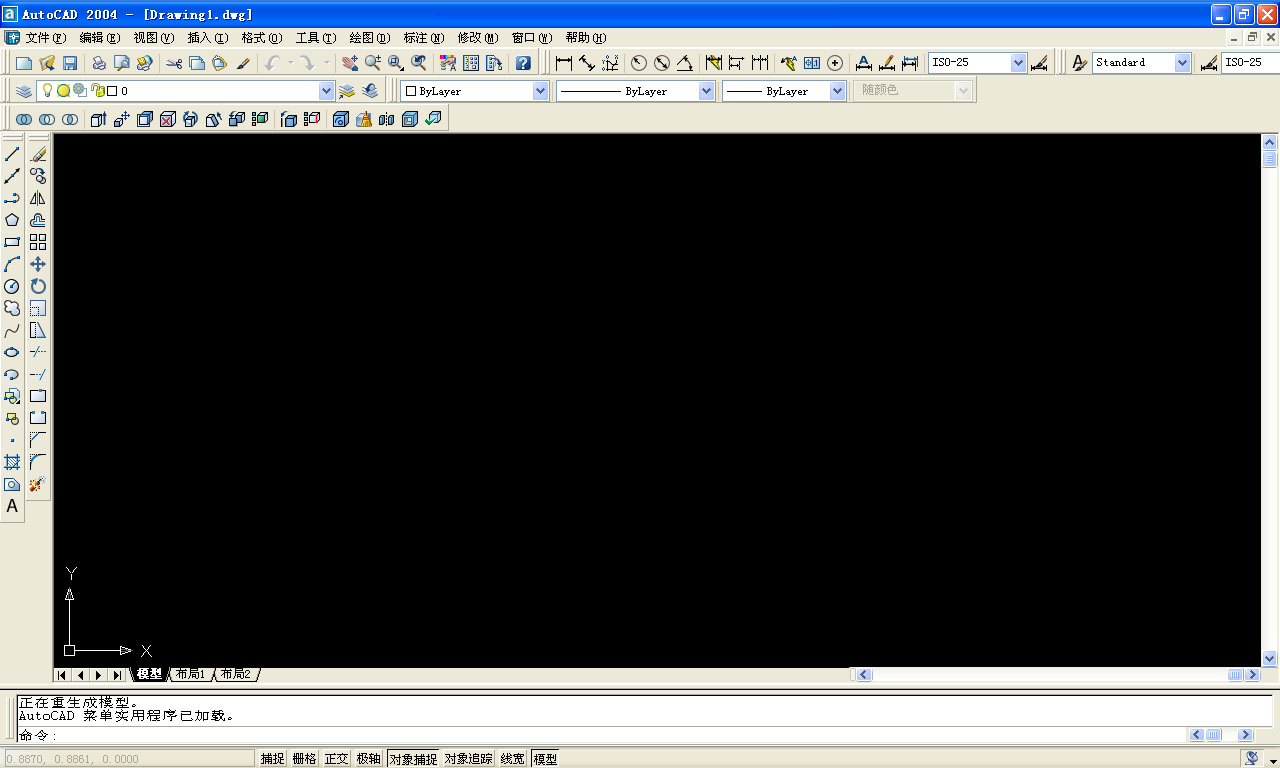

本章我们将借助一个简单的实例来加深上面所述的命令。虽然您不可能通过本章立刻就熟练掌握AutoCAD 2004，但相信您在认真了解文章内容并亲自动手实践后，会为AutoCAD 2004绘制奠定一定的基础。 首先，我们从启动AutoCAD 2004开始。双击桌面上的“AutoCAD 2004 Chs”快捷方式图标，正式开始我们的AutoCAD 2004漫游之旅。 观察一下AutoCAD 2004的工作环境，我们可以划分出4个部分，第一个部分是顶端的菜单栏和工具栏；第二个部分是左右两侧的“绘图”工具栏和“修改”工具栏；第三个部分就是占用面积最大的中间空白部分，AutoCAD 2004的工作区，所以绘图和修改的工作都是在这里完成的；第四个部分是底端的“命令提示行”，用来输入命令和数值，是AutoCAD 2004中不可缺少的重要组成部分， 命令行对于初学者也极为重要。如图1所示。 现在，我们准备用一个比较简单的工具绘制一张床。首先单击“绘图”工具栏中的“矩形”按钮（矩形大小为1800*2000），在命令行输入数值@1800，2000，确定。这样绘制完成矩形。 在状态栏上用鼠标点击“对象捕捉”按钮，然后右键从弹出的快捷菜单中选择“设置”命令，这时将弹出“草图设置”对话框。在“对象捕捉”选项卡中，选择“交点”复选框，然后选中“端点”复选框，再选中“启用对象捕捉”复选框，最后单击“确定”
