先认识一下绘图工具栏中的命令，然后再逐一讲解。1，绘制直线 2绘制射线 3绘制多断线 4绘制多边形 5绘制弧形 6 绘制圆 7修订云线 8曲线 9椭圆 10椭圆弧 11插入块 12自定义块 13点 14图案填充 15面域 16文本(命令由上到下，按顺序排列）

   编辑工具栏：1橡皮擦 2复制 3镜像 4偏移 5阵列 6移动 7旋转 8缩放 9拉伸 10修剪 11延伸 12打断于点 13打断 14倒角 15倒圆角 16分解

说明：将鼠标停留在工具按钮几秒后会出现相应工具的名称，可便于大家的记录和认识。

3.命令行

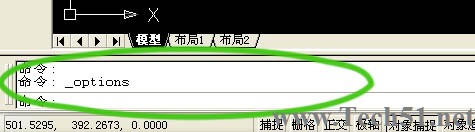

如上图所示的为命令行，主要是对操作命令的相应提示并反馈操作此命令后的结果，对于初学者她很重要。再下边是捕捉 栅格、正交等辅助操作。比较常用的有正交、对象捕捉和对象追踪。

4.绘图区域

中间的一个大区域为绘图区，默认颜色为黑色，当然颜色可以更改。方法：工具菜单--选项--显示--颜色--设置喜欢的颜色，确定就完成了颜色更改。

5.调用和自定义工具栏

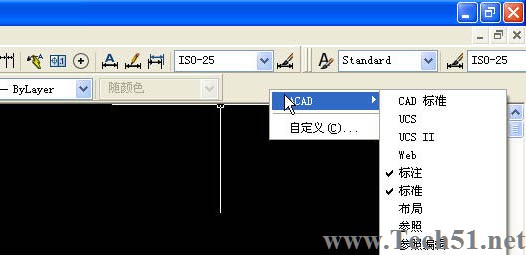

调用和自定义其他的命令工具栏，在工具栏空白处点右键——ACAD——勾选需要调出的命令工具栏或者自定义命令工具栏。
