六、RIP分组格式

下面描述IP RIP和IP RIP2的分组格式。

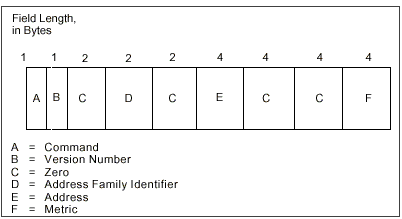

1、RIP分组格式
　

　
　· 命令--表示该分组是请求还是响应。请求分组要求路由器发送其路由表的全部或部分。响应分组可以是主动提供的周期性路由更新或对请求的响应。大的路由表可以使用多个RIP分组来传递信息。
　· 版本号--指明使用的RIP版本，此域可以通知不同版本的不兼容。
　· 零--未使用。
　· 地址族标志(AFI)--指明使用的地址族。RIP设计用于携带多种不同协议的路由信息。每个项都有地址族标志来表明使用的地址类型，IP的AFI是2。
　· 地址--指明该项的IP地址。
　· metric--表示到目的的过程中经过了多少跳数（路由器数）。有效路径的值在1和15之间，16表示不可达路径。
注：在一个IP RIP分组中最多可有25个AFI、地址和metric域，即一个RIP分组中最多可含有25个地址项。

2、RIP2分组格式

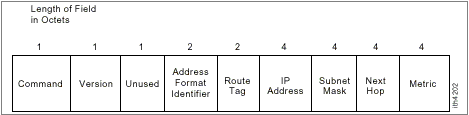

　RIP2规范(RFC1723)允许RIP分组包含更多的信息，并提供了简单的认证机制，如下图。
　
　
　
　· 命令--表示该分组是请求还是响应。请求分组要求路由器发送其路由表的全部或部分。响应分组可以是主动提供的周期性路由更新或对请求的响应。大的路由表可以使用多个RIP分组来传递信息。
　· 版本--指明使用的RIP版本，在实现RIP2或进行认证的RIP分组中，此值为2。
　· 未使用--值为0。
　· 地址族标志(AFI)--指明使用的地址族。RIP设计用于携带多种不同协议的路由信息。每个项都有地址族标志来表明使用的地址类型，IP的AFI是2。如果第一项的AFI为0xFFFF，该项剩下的部分就是认证信息。目前，唯一的认证类型就是简单的口令。
　· 路由标记--提供区分内部路由（由RIP学得）和外部路由（由其它协议学得）的方法。
　· IP地址--指明该项的IP地址。
　· 子网掩码--包含该项的子网掩码。如果此域为0，则该项不指定子网掩码。
　· 下一跳--指明下一跳的IP地址。
　· metric--表示到目的的过程中经过了多少跳数（路由器数）。有效路径的值在1和15之间，16表示不可达路径。
注：在一个IP RIP分组中最多可有25个AFI、地址和metric域，即一个RIP分组中最多可含有25个地址项。如果AFI指明为认证信息，则只能有24个路由表项。
