常见音频接口大全

时间:2008-11-11 13:24来源: 作者: 点击:
  除了高清视频带来的视觉上的冲击,音频方面质量也有很大提高,能给大家带来更逼真的现场效果。对于目前经常提到的音频接口做一个说明。   1、RCA模拟音频   接口图:   说明:   RCA接头就是常说的莲花头,利用RCA线缆传输模拟信号是目前最普遍的音频

  除了高清视频带来的视觉上的冲击,音频方面质量也有很大提高,能给大家带来更逼真的现场效果。对于目前经常提到的音频接口做一个说明。

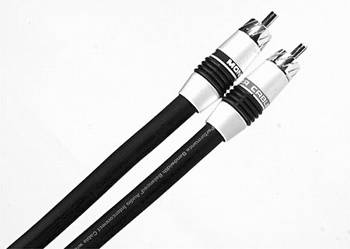

  1、RCA模拟音频

  接口图:

  说明:

  RCA接头就是常说的莲花头,利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。每一根RCA线缆负责传输一个声道的音频信号,所以立体声信号,需要使用一对线缆。对于多声道系统,就要根据实际的声道数量配以相同数量的线缆。立体声RCA音频接口,一般将右声道用红色标注,左声道则用蓝色或者白色标注。



  2、平衡模拟音频

  接口图:

大三芯插头



XLR接口

  说明:

  与RCA模拟音频线缆直接传输声音的方式完全不同,平衡模拟音频(Balanced Analog Audio)接口使用两个通道分别传送信号相同而相位相反的信号。接收端设备将这两组信号相减,干扰信号就被抵消掉,从而获得高质量的模拟信号。平衡模拟音频通常采用XLR接口和大三芯接口。XLR俗称卡侬头,有三针插头和锁定装置组成。由于采用了锁定装置,XLR连接相当牢靠。大三芯接口则采用直径为6.35毫米的插头,其优点是耐磨损,适合反复插拔。平衡模拟音频连接主要出现在高级模拟音响器材或专业音频设备上。



3、S/PDIF

  接口图:

  说明:

  S/PDIF(Sony/Philips Digital Interface,索尼和飞利浦数字接口)是由SONY公司与PHILIPS公司联合制定的一种数字音频输出接口。该接口广泛应用在CD播放机、声卡及家用电器等设备上,能改善CD的音质,给我们更纯正的听觉效果。该接口传输的是数字信号,所以不会像模拟信号那样受到干扰而降低音频质量。需要注意的是,S/PDIF接口是一种标准,同轴数字接口和光线接口都属于S/PDIF接口的范畴。
