PFP封装该技术的英文全称为Plastic Flat Package，中文含义为塑料扁平组件式封装。用这种技术封装的芯片同样也必须采用SMD技术将芯片与主板焊接起来。采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊盘。将芯片各脚对准相应的焊盘，即可实现与主板的焊接。用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。该技术与上面的QFP技术基本相似，只是外观的封装形状不同而已。

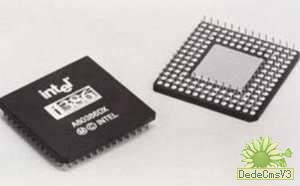

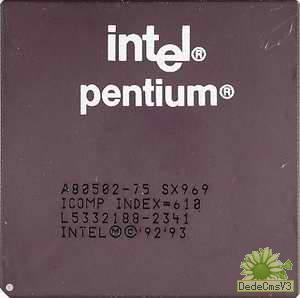

PGA封装该技术也叫插针网格阵列封装技术（Ceramic Pin Grid Arrau Package），由这种技术封装的芯片内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列，根据管脚数目的多少，可以围成2～5圈。安装时，将芯片插入专门的PGA插座。为了使得CPU能够更方便的安装和拆卸，从486芯片开始，出现了一种ZIF CPU插座，专门用来满足PGA封装的CPU在安装和拆卸上的要求。该技术一般用于插拔操作比较频繁的场合之下。
BGA封装BGA技术（Ball Grid Array Package）即球栅阵列封装技术。该技术的出现便成为CPU、主板南、北桥芯片等高密度、高性能、多引脚封装的最佳选择。但BGA封装占用基板的面积比较大。虽然该技术的I/O引脚数增多，但引脚之间的距离远大于QFP，从而提高了组装成品率。而且该技术采用了可控塌陷芯片法焊接，从而可以改善它的电热性能。另外该技术的组装可用共面焊接，从而能大大提高封装的可靠性；并且由该技术实现的封装CPU信号传输延迟小，适应频率可以提高很大。 BGA封装具有以下特点：
|
