投影机的投影方式

　　外观大体相同的投影机因所使用的显示元件的不同，内部的光学系统各异，有着不同的种类。现在市场上推出的投影机大致可以分为以下3种方式。(限于固定像素方式，CRT方式除外)

　　3LCD方式

　　这是目前在全球范围内使用最广泛的方式。采用LCD(HTPS)作为光阀。从光源射出的光线通过特殊的分色镜分离成红、绿、蓝三原色，然后采用各色专用的LCD绘制图像，经合成后投影。　　

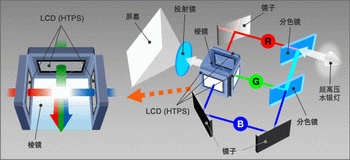

　　3LCD投影方式

　　采用LCD(HTPS)作为光阀。从光源射出的光线通过一种能够仅让特定的光透过的反射镜(分色镜)，分离成红、绿、蓝三原色，然后通过棱镜将经过各色专用液晶板控制的光线进行重新合成、投影。

　　DLP方式

　　显示元件采用DMD(Digital Micromirror Device)。DMD是一种由数十万～百数十万个微米级的微小型反射镜组成的半导体，每一个反射镜对应一个像素，通过反射来自光源的光线来投影图像。有单片、3片式。　　

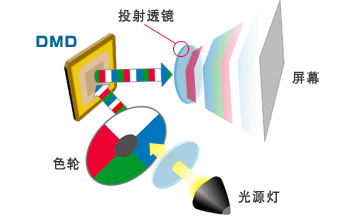

　　DLP投影方式

　　DMD在结构上是在半导体基板上铺满反射镜、通过ON/OFF来使这些反射镜倾斜。DLP是指使用了DMD的光学系统的总称，使色轮旋转显示出与某个瞬间的色彩一致的画像，能通过每秒进行数千次的旋转来显示全彩色。

　　LCOS方式

　　显示元件采用LCOS(Liquid Crystal On Silicon)。LCOS是一种反射型的液晶显示面板，特点是开口率高。配线部分和开关元件设在反射层的下面，因此不需要黑色矩阵部分，能够实现无缝连接的图像显示。有单片式、3片式。　　

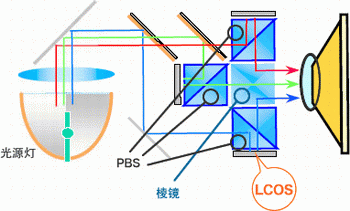

　　LCOS投影方式

　　显示元件采用反射型液晶元件LCOS(liquid crystal on silicon)。充分利用高分辨率元件的特性，实现了3-chip LCOS方式的高性能投影机、背投电视机。1-chip LCOS方式的情况下，采用通过把光分解成RGB来投影的旋转棱镜机构的光顺序驱动方式。
